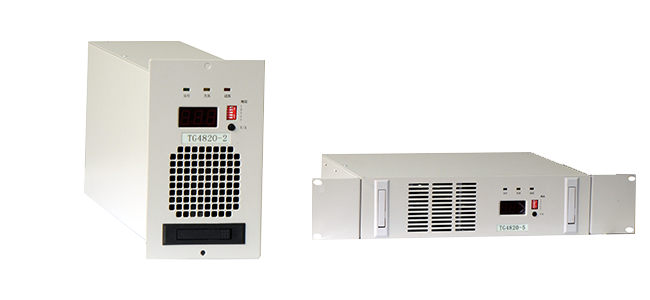

TG4820系列

通信電源

TG4820系列通信電源滿足20A－160AH電池容量要求，可應用于小容量程控交換局、移動基站、衛星地球站等場合，尤其適用于農村電話支局和微波中繼站的通信設備供電；還支持直流輸入，滿足一體化電源設計選型要求。模塊支持交流輸入或直流輸入

功能特點

輸入交/直流兩用（可設置），輸入電壓范圍寬；

采用硬件均流技術，均流不平衡度≤±5％，并機簡便；

風機采用溫控調速技術，工作噪聲低、風機壽命長；

配置通信接口，實現遠程四遙；

保護功能完善，包括輸入過/欠壓保護、輸出過壓保護、過流保護、過溫保護等；

具有短路保護功能，即使長期處于短路狀態也不致?lián)p壞；

內置防反接保護；

支持帶電熱拔插（只針對-2系列）。

技術參數

項目	參數指標
產品型號	TG4820-2 TG4820-5	TG2440-2 TG2440-5	TG4825-2 TG4825-5	TG4830-2 TG4830-5	TG4820L-2 TG4820L-5	TG4830L-2 TG4830L-5	TG2440L-2 TG2440L-5
輸入電壓	220VAC±20%或180VDC～360VDC				90～170VDC
輸出	48V/20A	24V/40A	48V/25A	48V/30A	48V/20A	48V/30A	24V/40A
電壓調節范圍	48V直流輸出：40VDC～60VDC 24V直流輸出：20VDC～30VDC
輸出限流范圍	10%～105%
電網調整率	≤±0.1%
負載調整率	≤±0.3%
均流不平衡度	≤±5.0%
峰-峰值雜音	≤150mv
轉換效率	≥88%
輸入欠壓保護	220VAC輸入：165±5VAC保護/175±5VAC恢復 220VDC輸入：165±5VDC保護/185±5VDC恢復 110VDC輸入：80±5VDC保護/90±5VDC恢復
輸入過壓保護	220VAC輸入：275±5VAC保護/265±5VAC恢復 220VDC輸入：370±5VDC保護/360±5VDC恢復 110VDC輸入：180±5VDC保護/170±5VDC恢復
輸出過壓保護	48V直流輸出：62±2VDC 24V直流輸出：32±2VDC
過溫保護	80℃±5，降溫后自動恢復
工作環境溫度	-10℃～+45℃
絕緣強度	1分鐘漏電流小于30mA，無擊穿，無飛弧（測試電壓：輸入－機殼：1500VAC；輸入－輸出：1500VAC；輸出－機殼：500VAC）
外形尺寸(寬×高×深)	195mm×114mm×380mm（TG4830-2） 485mm×88mm×280mm（TG4830-5）
模塊凈重	≤4.5Kg
以上參數僅供參考，請以產品說明書為準
