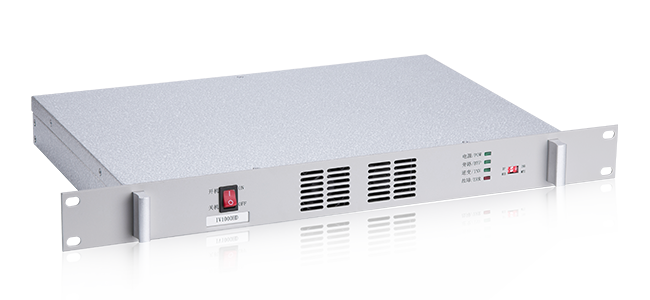

IV1000系列

電力逆變器

IV1000系列電力用高頻逆變器秉承模塊化設計理念，采用DSP數字控制技術、高頻軟開關技術，效率高、可靠性高；逆變器直流輸入與交流輸出完全電氣隔離，滿足電力行業相關要求；逆變器內置CPU，支持獨立運行。

功能特點

技術參數

項目		參數指標
產品型號		IV1000HD	IV1000LD
模塊額定輸出功率		1KVA
直流輸入	額定電壓（VDC）	220VDC	110VDC
直流輸入	電壓允許范圍（VDC）	176~286VDC	88~143VDC
旁路	旁路轉換時間	≤10ms
旁路	輸入交流電壓允許范圍（VAC）	187～253（220VAC±15%）
交流輸出	額定電壓（VAC）	220VAC
	額定頻率（Hz）	50Hz
	工作模式	旁路優先（默認）
	功率因數	0.8滯后
	負載調整率	＜2.0%
	頻率精度	＜0.1%
	峰值因數	3：1
	波形失真度	阻性滿載＜3%，非線形滿載＜5%
	效率	＞90%
	逆變過載能力	負載電流：＜105%，連續工作負載電流：105～125%，持續10min 負載電流：125～150%，持續1min 負載電流：＞150%，60ms關機
	旁路過載能力	負載電流：＜125%，連續工作負載電流：125～150%，持續10min 負載電流：150～175%，持續1min 負載電流：＞175%，60ms關機
環境條件	絕緣強度	直流輸入~交流輸出 2KV ac 1min 直流輸入對地 2KV ac 1min 交流輸出對地 2KV ac 1min
	噪音（1m）	＜55dB
	工作環境溫度	-5～45℃
	運輸與存儲溫度	-40～+70℃
	濕度	0～90%，無冷凝
	海拔	≤2000, 海拔高度超過2000m時，應按GB/T 3859.2規定降容使用
保護功能		（1）輸入欠/過壓保護，可自恢復。（2）輸出過載保護 ，可自恢復。（3）輸出短路保護, 短路持續時間在3s內可自恢復，超過3s不可自恢復。（4）過溫保護，可自恢復。
485通訊規約		MODBUS
干接點		常閉點
重量		≤4kg
以上參數僅供參考，請以產品說明書為準
