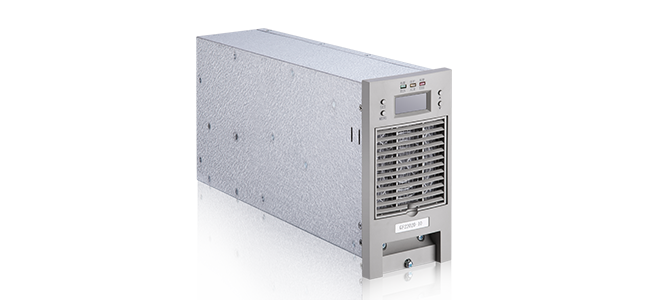

GF11020B-10

屏蔽門電源模塊

GF11020B-10屏蔽門電源模塊采用先進的LLC諧振軟開關技術，效率高；采用無源PFC技術，功率因數高；內置完善的EMC設計，滿足GB/T 19826-2005標準中EMC相關要求，滿足屏蔽門標準相關要求；散熱風扇采用溫度聯合電流控制模式，噪音低，風扇壽命長。采用特殊的抗沖擊設計，可以承受50A沖擊電流輸出。

功能特點

輸入電壓工作范圍寬：323VAC～456VAC；

采用先進的LLC諧振高頻軟開關技術，效率高，功率密度高；

完善的EMC設計，滿足相關國家標準要求；

完善的瞬間過載保護設計，可瞬間帶載50A電流2.5s，過載頻率不大于10s /次；

內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；

采用LED顯示，可查詢模塊的電壓、電流、地址及故障信息；

完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；

風機采用溫度聯合電流控制調速，噪音小，可靠性高；

內置可拆卸式防塵網罩，方便維護；

內置防反接保護，支持帶電熱拔插。

技術參數

項目	參數指標	備注
產品型號	GF11020B-10
輸入電壓	380VAC（-15%～+20%）
輸出額定值	20A/110V
電壓調節范圍	98～143V
輸出限流范圍	10%～110%額定電流	110%最大限流點
穩壓精度	≤0.5%
穩流精度	≤0.5%
紋波系數	≤0.5%
功率因數	≥0.9	額定輸入、額定輸出
轉換效率	≥93%	額定輸入、額定輸出
輸出短路回縮	回縮電流≤40%額定電流，可恢復
瞬間過載	可瞬間過載50A電流2.5s，過載頻率不大于10s/次	手動狀態限流點為22A 自動狀態限流點為50A/2.5s
輸出過壓保護	155±5VDC，不可恢復	需手動恢復
輸入欠壓保護	305±10VAC（恢復電壓315±10VAC）	交流電壓正常后，自動恢復工作
輸入過壓保護	470±10VAC（恢復電壓450±10VAC）	交流電壓正常后，自動恢復工作
過溫保護	80℃±5（恢復溫度：60℃±5）	降溫后自動恢復
冷卻方式	溫度和電流聯合控制，線性調速
外形尺寸	88mm×177mm×400mm（寬×高×深）
模塊凈重	≤7Kg
以上參數僅供參考，請以產品說明書為準
